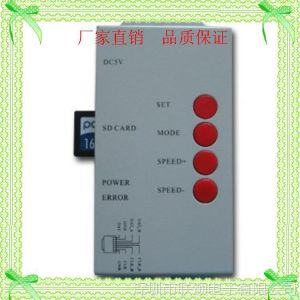

一、T-1000S系统特点

     1、32级—65536级灰度控制，软件Gamma校正处理。

2、支持各种点、线、面光源，支持各种规则，异形处理。

3、控制器单个端口输出，可带2048灯。

4、可多台级联同步脱机控制，播放内容存放在SD卡中。

5、T-1000S最多存放16个文件，将多个文件依次拷贝到SD卡即可。

6、存放在SD卡里的效果应该依次命名为：00_1.led, 01_1.led, 02_1.led.

7、兼容单双线IC，接单线IC的灯具时，无需接CLK时钟线。

备注：1.控制 32级灰度的IC，单个端口控制少于1024时帧频可达30帧/秒。控制256级灰度的IC时

单个端口控制少于512像素点时帧频可达30帧/秒。

 2．T-1000S必须配用LedEdit2012使用，旧版本的软件不支持2012版的控制器。

二、接线方式

1. T-1000S控制器可以多台级联使用；

2. T-1000S为单口输出，最多可带1024/2048个点像素；

3. 当控制单线IC时只需将控制器的DAT和GND与灯具的DAT和GND相对应连接起来即可。当控制双线IC时需把控制器的DAT.CLK和GND与灯具的DAT,CLK和GND相对应连接起来即可。

4. 当使用差分信号（485信号）时，控制器的输出信号A和B分别与灯具的信号线A（DAT+)和信号线B（DAT-）相对应的连接起来即可。

5. 当控制器所需电压和灯具所需电压一样时。控制器和灯具可以直接接到同一个电源上面。当控制器和灯具所需的电压不同时，灯具和控制器可以分别各用一个电源供电。

6. 在效果编辑软件中新建项目时候，选择控制型号为：T-1000-IC型号
