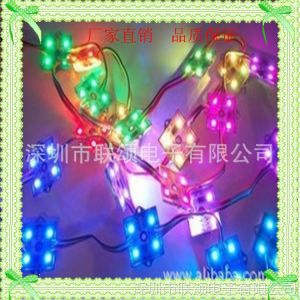

一：产品描述： 1.产品型号：LS-DCL-40-RGB

2.LEDs:超亮全彩SMD5050 3.LED数量：4 pcs 超亮5050 RGB贴片灯珠

4.额定功率：0.72W/PC

5.工作电压：DC12V 6.颜色：256级灰度全彩 7.控制系统：SD存储/实时播放/DMX512

可实现七彩渐变、跳变、流水、追逐、扫描、写字等效果。具有安装方便、高亮度、安全节能、寿命长、光衰小等特点 二：产品特征： 每个LED带智能驱动蕊片，允许单独控制。 驱动通过DMX512控制 一灯一像素，每一个LED可剪断或联接 编辑灯的颜色可通过安装在电脑上的软件 串连数量 20PCS/50PCS/定制

三：LED点控模组应用范围: 1.背光边缘标牌照明 2.路径和轮廓标志 3.节日，事件，展示，展览的装饰照明 4.建筑雨棚，走廊，窗口，牌楼灯 5.秀展 6.家居照明 7.频道信照明 四：配套附件 5V 电源                                                                            SD卡控制器

特点: 一串灯就可以达到七彩渐变、跳变、流水，追逐、扫描等效果，根据不同的安，装方式，可组成变化不同颜色的字符、图案等动态效果；安装方便、高亮度、安全节能、寿命长、衰减小；全彩灯采用三线制串联连接方式，用应广泛，可用于娱乐场所、广告、招牌、室内装饰等；使用寿命长，不易损坏，降低电能消耗，亮度高，装饰效果好，采用***的环保材料，利于环保；外壳采用抗紫外线、耐寒耐高温，延长使用寿命。

使用方法：

本产品出厂时是以20个模组一串连接，单串电流1.2A,安装灯的时候要根据所给的接线图纸的走线去安装，灯不能少装也不能多装，灯与灯之间的输入输出信号线的连接要注意不能装反，控制器的信号输出线是三心母线跟发光字的个模组的信号输入端（三心公线）连接，同在一个控制下面的灯的信号线（也就是黄，绿，黑线三根线）是从头串到尾；如果同一个招牌用多个控制器的时候，控制器与控制器之间实现多台级联，灯DC12V电源线（红，黑线），一串最多串20个灯，每一串灯头部或尾部的电源线（红，黑线）分别并到电源总线上（红线接电源正极，黑线接电源负极），电源线总线的线径最小2.5个平方，尽量使用在通风良好的环境，以便散热。

禁止带电作业； 建议使用有安全认证的品牌开关电源（带短路，过压，电流保护功能）

说明：

一串灯有20个模组，模组与模组之间的4P彩排线，颜色依次为红、黄、绿、黑（红线是DC12V,黑线为GND也就是－12V,绿线为时钟CLK信号线，黄线为数据线DAT信号线），每一串灯的头部用三心公线（带插针的端子）连接为信号输入(IN)线，尾部用三心母线连接为信号输出(OUT)线，模组线路板分别有两头，有一个黑色二极管关标有IN字符焊接线的那一头为信号输入端，标有OUT字符的那一头为信号输出端线

  采用防静电袋包装，5米/卷，150米/箱，也可根据客户要求
